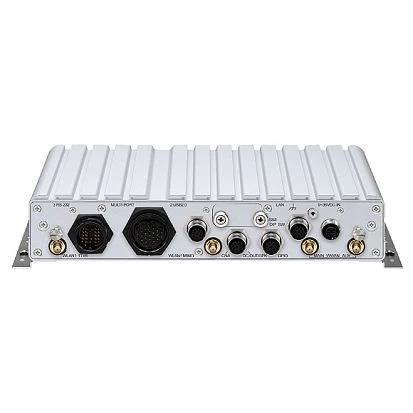

MVS-2620-IPK
Full IP65 Rugged In-Vehicle Embedded box pc wth Intel Atom E3950 2.0 GHz, 4GB DDR3L, VGA, 2xGbE, 5xCOM, 2xUSB 2.0, 4xPCIe, 1x2.5" SSD Drive bay, CFast, 1xCAN Bus, 2xSIM slots, 1xGPS, 9-36V DC-In
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
- Installierter Prozessor:
- Intel Atom x7-E3950
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -30 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- Einbau, Desktop, Wall
CPU
- Installierter Prozessor:
- Intel Atom x7-E3950
- Socket:
- CPU onboard
- Frequenz:
- 2 GHz
Speicher
- Speichertyp:
- DDR3L 1600
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 2 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 8 GB
Grafik
- Grafikcontroller:
- integriert im Prozessor
Netzwerk Adapter
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 5
- RS-232:
- 3
- RS-485:
- 2
- USB gesamt:
- 3
- USB 2.0:
- 3
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Industrie Protokolle
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
Audio
- Audio Controller:
- Intel HD Audio
Speicher Controller
- SATA 3 Channels:
- 1
Speichermedium
- CFast Socket:
- Yes
Laufwerksschächte
- Gesamtanzahl:
- 1
- 2.5" extern:
- 1
Steckplätze
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 4
Zusätzliche Funktionen
- Anzahl SIM Kartenhalter:
- 2
- GPS:
- NEO-M8N GNSS
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 2xRJ45 Ethernet, 3xUSB, Mic In, Line Out, DC Input, 5xM12, DB15 CAN Bus, 12V DC Output, 2xSIM Card Slot, M21 VGA
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
- Energieverbrauch:
- 34 W
Software
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
Maße und Gewicht
- Breite:
- 260 mm
- Höhe:
- 50 mm
- Tiefe:
- 196 mm
Betriebsbedingungen
- Temperatur:
- -30 ... 60 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- 1.5g@5~500 Hz
- Schock:
- 20g
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810G Test Method 516.6 Shock
- Automotive:
- e13 Mark
Hersteller
- Name:
- NEXCOM
Produktbeschreibung
MVS-2620-IPK Rugged Embedded PC benutzt Intel Atom Quad Core CPU, bis 8 GB DDR3 RAM, 2.5'' Drive Bay, GPIO
Mit einem Intel Atom X7 Prozessor, der bis zu 2.00 GHz auf einer 14 nm Lithografie und vier Kernen erlaubt, gehört der MVS-2620-IPK zu den leistungsfähigen und vielseitigen In Vehicle Embedded PC. Der modulare Box Computer bietet eine umfangreiche I/O inklusive einer GPIO für direkte Einbindung von Schaltkreisen, dreifachem Serial COM RS232 und USB für die digitale Peripherie.
Folgende Konfigurationen sind weiterhin erhaltlich:
| Model | CPU | I/O |
| MVS-2620-IPK | Intel Atom E3950 2.0 GHz | VGA, 2xGbE, 5xCOM, 3xUSB 2.0, 4xPCIe, 1x2.5" SATA3.0, CFast, 1xCAN Bus, 2xSIM, 1xGPS U-blox |
| MVS-2623-C6SMK | Intel Atom E3950 2.0 GHz | 6xM12 1000Mbps PoE, 2xGbE, VGA/HDMI output, 2x RS232, 1x RS-232/422/485, 2xUSB3.0, 1xUSB2.0, 1xCAN, GPIO |
| MVS-2623-C8SK | Intel Atom E3950 2.0 GHz | 8x1000 Mbps 802.3af PoE, 2xGbE, VGA/HDMI output, 2xRS232, 1xRS-232/422/485, 2xUSB3.0, 1xUSB2.0, 1xCAN |
Der Fanless Rugged MVS-2620-IPKverfügt durch einen Intel X7-E3950 Prozessor über eine effiziente Quad Core CPU mit einer variablen Taktfrequenz von bis zu 2.00 MHz. Für die interne Verarbeitung von Grafiken in 2D/3D stellt die Intel Graphics GPU eine Beschleunigung für die Darstellung mit hohen Auflösungen. Für temporäre Daten nutzt der Embedded PC einen DDR3L Low Energy RAM , der auf einem einzelnen Sockel eine Kapazität zwischen 2 GB und 8 GB erlaubt. Für die Speicherung von Nutzerdaten und dem Betriebssystem stellt der Industrial Box PC ein Drive Bay mit 2.5'' und optional ein CFast Speichermedium, das von außerhalb zugänglich ist.
Auf seiner Rückseite bietet der MVS-2620-IPK eine Vielzahl von unterschiedlichen Schnittstellen für die Kommunikation mit peripheren Devices. Sie umfassen sowohl doppeltes USB wie weitere Anschlüsse für 6 Bit GPIO und zwei serielle COM Ports in RS485. Für die Vernetzung mit der Elektronik von Fahrzeugen besitzt der Fanless Industrial Embedded PC zudem optional Anschlüsse für CAN Port 2.0 mit elektrischer Isolation gegen Überspannung durch die peripheren Devices. Als Anbindungen an lokale und globale Netzwerke dienen sowohl kabelgebundenes Ethernet mit Gigabit LAN wie auch drahtlose Anschlüsse über WLAN und bis zu zwei SIM Cards für WWAN. Die Konnektivität in entfernten Regionen gewährleistet der MVS-2620-IPK über vier externe Antennen, die für die Integration von Empfangsanlagen zur Verfügung stehen.
Eine maximale Sicherheit gegen Schäden durch eindringende Flüssigkeiten erreicht der MVS 2620-IP durch eine vollständige Abschirmung gemäß dem internationalen Schutzlevel IP65, die auch sämtliche Anschlüsse mit einschließt. Zu diesem Zweck nutzt der Rugged Panel PC M12 Schraubverbindungen, die eine maximale Sicherheit gegen Erschütterungen und eine Abschottung bei Feuchtigkeit gewährleistet. Der MVS-2620-IPK bietet eine exzellente und ausgewogene Plattform, die Energieeffizienz und Leistung mit einem robusten, lüfterlosen Design vereint und sich gleichermaßen für mobile wie für stationäre Montage anbietet.
Dokumentation
Datasheet MVS-2620-IPK (PDF)
Größe
Gewicht
Bruttogewicht: 3.5 kgNettogewicht: 2.88 kg
